Sistemi anticaduta rigidi per l’industria
Binari anticaduta per lavorare in quota con movimenti fluidi e controllati
Le linee vita su binario rigido seguono l’operatore lungo il percorso mediante un carrello scorrevole. Sono particolarmente indicate sopra postazioni di lavoro, corsie di manutenzione e aree con tirante d’aria limitato, purché l’intero sistema sia progettato sulla struttura reale.
Le linee vita su binario sono sistemi di ancoraggio orizzontali rigidi costituiti da una rotaia, dai relativi supporti e da uno o più carrelli mobili. Rispetto a una linea flessibile a cavo, il binario presenta normalmente una deformazione più contenuta e può seguire tratti rettilinei o curve previste dal fabbricante.
La soluzione è efficace solo se dispositivo, carpenteria di sostegno, fissaggi e struttura portante sono verificati come un insieme. Il prodotto non può essere scelto unicamente in base alla lunghezza del percorso o alla dicitura commerciale.
Quando scegliere un binario anticaduta
I campi di utilizzo comprendono manutenzione di autobus e treni, baie di carico, sommità di autocisterne, linee produttive, magazzini, manutenzione impiantistica e coperture industriali. La configurazione può essere a soffitto, laterale o su carpenteria dedicata, sempre secondo le condizioni ammesse dal sistema.
Normativa aggiornata per i binari permanenti
| Riferimento | Ruolo nel progetto |
|---|---|
| D.Lgs. 81/2008 | Richiede la valutazione del rischio di caduta dall’alto, la priorità delle protezioni collettive e la scelta di sistemi individuali adeguati al lavoro da svolgere. |
| UNI EN 17235:2024 | È la norma di prodotto per dispositivi di ancoraggio permanenti. Il binario orizzontale permanente è classificato come Kit D e viene valutato come kit completo. |
| UNI EN 795:2012 | La precedente terminologia “tipo D” resta rilevante per dispositivi non permanenti nel relativo campo di applicazione e per leggere la documentazione degli impianti esistenti. |
| UNI 11560:2022 | Per i sistemi installati in copertura definisce criteri di scelta, configurazione, installazione, uso, ispezione e manutenzione. |
| UNI EN 360 e UNI EN 361 | Riguardano rispettivamente i dispositivi anticaduta di tipo retrattile e le imbracature per il corpo impiegate nel sistema individuale. |
| UNI EN 363 e UNI EN 365 | Forniscono i riferimenti generali per i sistemi individuali di protezione contro le cadute e per istruzioni, marcature, esami periodici e documentazione dei DPI. |
| UNI 11900:2023 | Definisce i requisiti professionali delle figure che operano sui sistemi di ancoraggio. |
Fonti ufficiali: UNI EN 17235:2024 e UNI 11560:2022.
Progettazione del sistema e della carpenteria
- Percorso operativo: accesso, primo collegamento, ostacoli, cambio di direzione, estremità e zone di uscita devono essere definiti prima della posa.
- Numero di utilizzatori: deve corrispondere alla documentazione del kit e alla verifica della struttura; non si deduce dalla sola sezione del binario.
- Supporti e campate: interassi, giunti, staffe e sospensioni rispettano il manuale del fabbricante e le azioni di progetto.
- Carpenteria metallica: mensole e telai devono limitare deformazioni e torsioni, trasferendo le forze a elementi strutturali idonei.
- Dilatazioni e curve: lunghezza, temperatura, raggi di curvatura e giunti possono influenzare lo scorrimento del carrello.
- Compatibilità del carrello: il carrello è parte del sistema e non può essere sostituito con un componente non previsto.
- Recupero dell’operatore: il piano di emergenza deve considerare accessibilità, sospensione inerte e mezzi realmente disponibili.

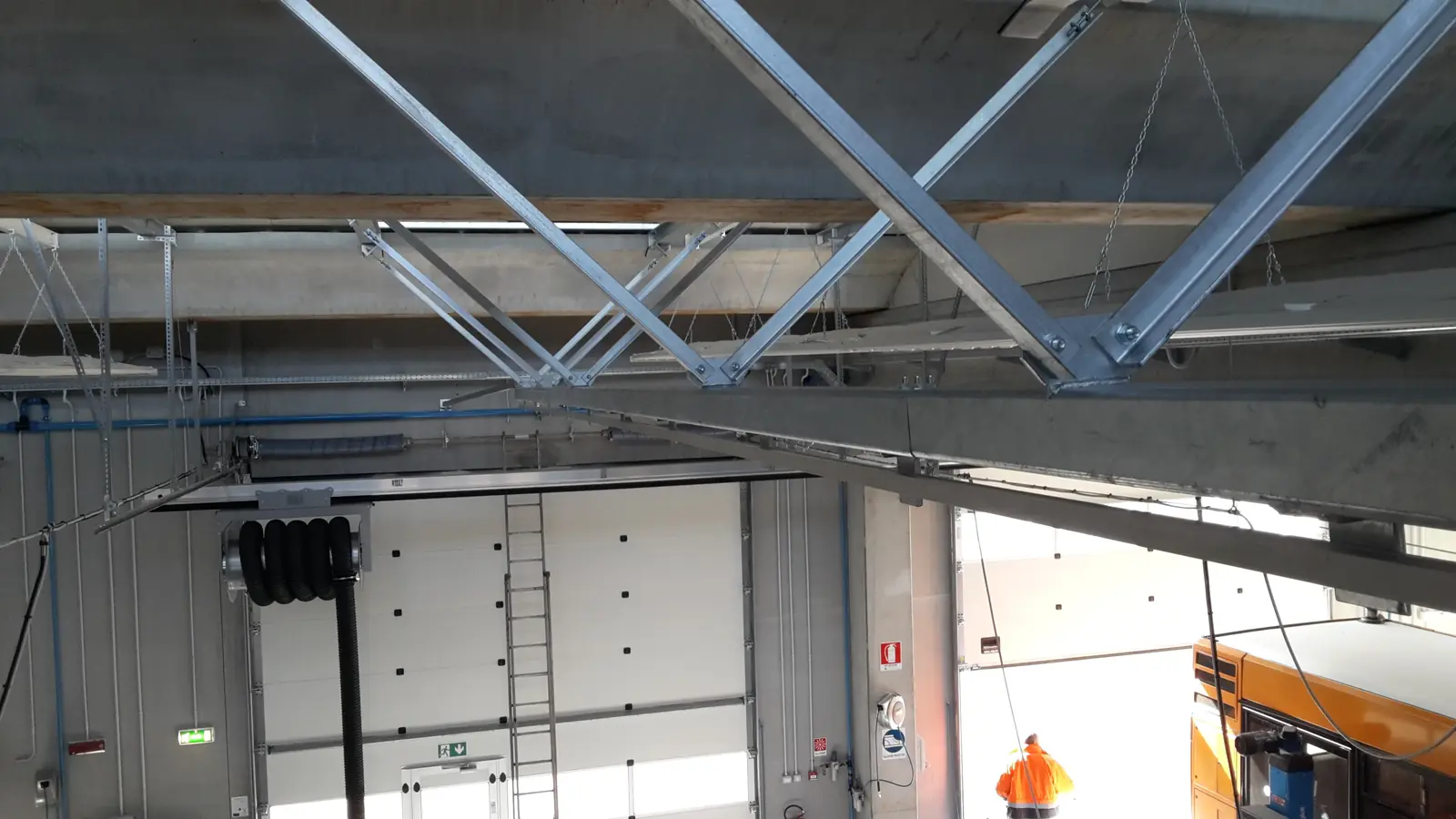

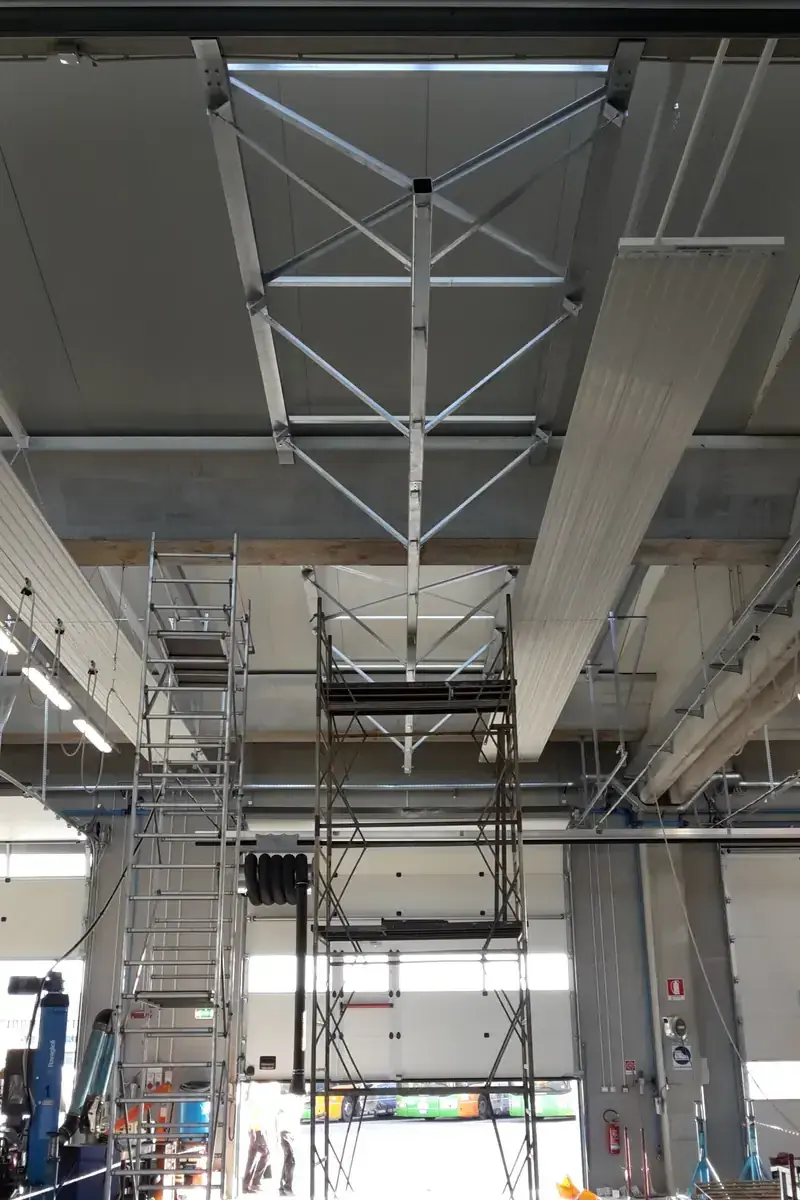

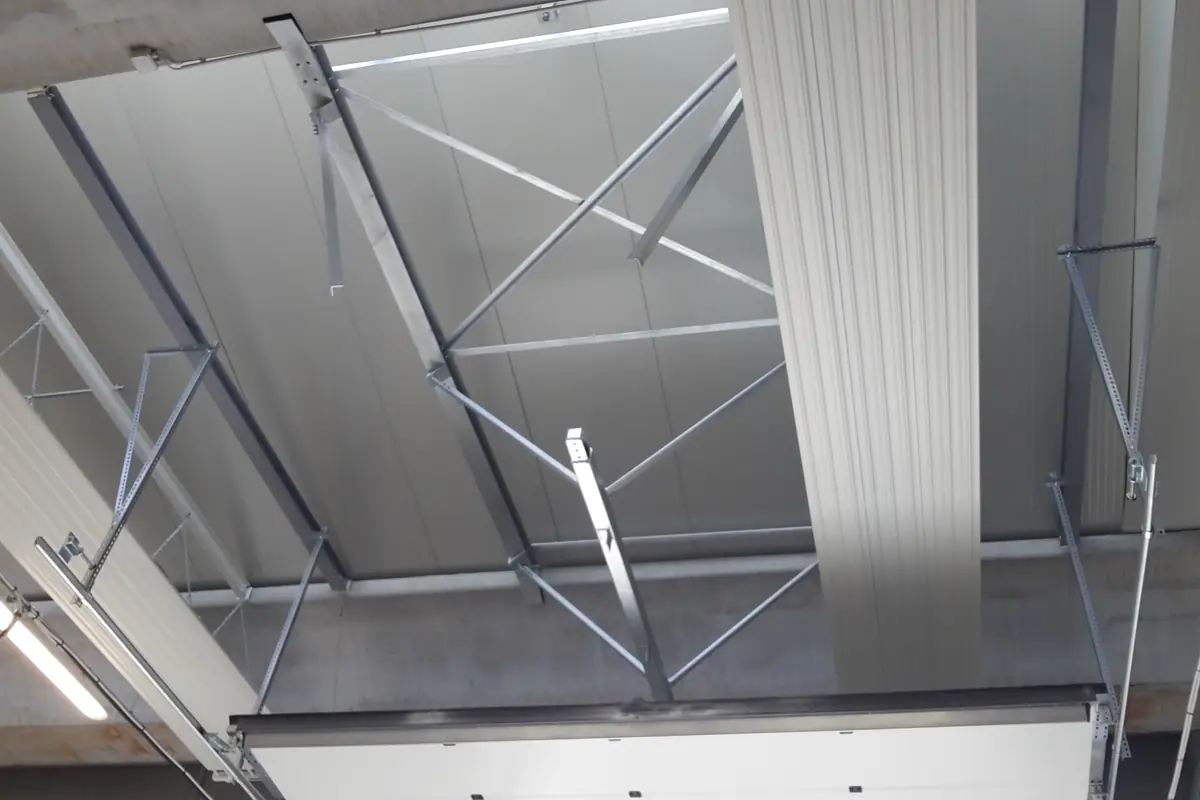

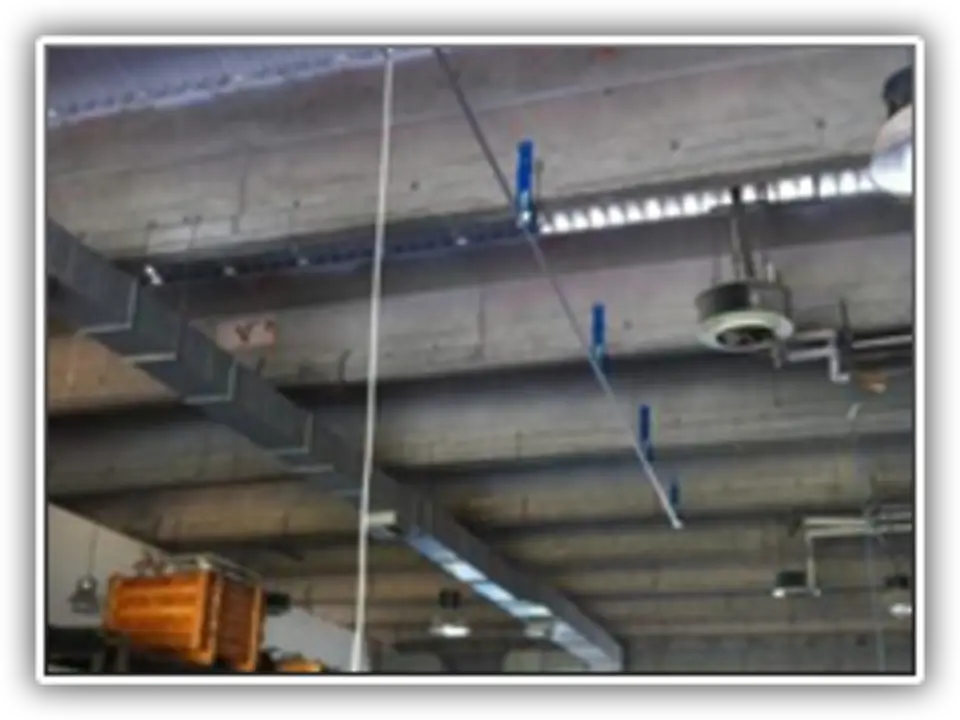

Immagini di binari anticaduta e installazioni
Dal sopralluogo alla messa in servizio
Rilievo dell’area
Si misurano quote, interferenze, struttura disponibile, percorso dell’operatore e modalità di accesso.
Definizione del sistema
Si scelgono posizione, tracciato, carrello, collegamento e numero di utenti in funzione della valutazione del rischio.
Calcolo e carpenteria
Si verificano azioni, fissaggi, campate e deformazioni dei supporti, compresi i telai realizzati su misura.
Posa e collaudo documentale
Installazione, controlli, fotografie e dichiarazione di corretta posa completano la consegna dell’impianto.
Carrello, retrattile e libertà di movimento
Il carrello deve transitare correttamente attraverso giunti, supporti e curve previsti. Nei sistemi sopraelevati è spesso collegato a un dispositivo retrattile conforme alla UNI EN 360, ma lunghezza, uso verticale o orizzontale, eventuale bordo e campo di lavoro devono essere compatibili con le istruzioni del DPI.
La posizione del binario deve limitare l’effetto pendolo e mantenere il collegamento quanto più possibile sopra l’operatore. Curve e deviazioni migliorano la copertura dell’area soltanto quando non compromettono lo scorrimento e non introducono punti di interferenza.
Ispezioni e manutenzione
Le ispezioni devono seguire le istruzioni del fabbricante e il quadro applicabile. Il controllo comprende binario, giunti, arresti di estremità, carrelli, supporti, bulloneria, fissaggi alla struttura, corrosione, deformazioni e leggibilità delle marcature. Vanno inoltre verificati i DPI collegati e la procedura di recupero.
Dopo una caduta, un urto, una modifica strutturale o un evento che possa aver alterato il sistema, l’utilizzo deve essere sospeso fino alla valutazione straordinaria. Per gli impianti esistenti privi di documenti completi occorre ricostruire configurazione e compatibilità prima di confermarne l’idoneità.
Binario rigido o linea a cavo?
| Binario rigido | Linea orizzontale a cavo |
|---|---|
| Deformazione generalmente contenuta e scorrimento guidato del carrello. | Maggiore flessibilità di tracciato e struttura spesso più leggera. |
| Adatto a uso frequente e postazioni industriali con percorso definito. | Spesso preferibile su coperture estese e percorsi meno intensivi. |
| Richiede particolare attenzione a supporti, allineamento, dilatazioni e carpenteria. | Richiede calcolo della freccia del cavo, delle azioni ai terminali e del tirante d’aria. |
La scelta non dipende dal solo costo iniziale: frequenza d’uso, ergonomia, struttura disponibile, manutenzione e rischio residuo determinano la soluzione più appropriata. Per il confronto consulta anche la pagina sulle linee vita orizzontali a cavo.
Domande frequenti
Il binario ha sempre freccia pari a zero?
No. Il binario può avere deformazioni contenute, ma devono essere considerate anche flessioni della carpenteria, supporti, carrello e tolleranze del sistema.
Quanti operatori possono utilizzare il binario?
Il numero è quello dichiarato per il kit e confermato dal progetto della specifica installazione.
Posso utilizzare qualunque retrattile?
No. Lunghezza, direzione di impiego, tipo di bordo, distanza di arresto e collegamenti devono essere compatibili con il sistema e con il lavoro previsto.
Un vecchio sistema in classe o tipo D deve essere sostituito?
Non automaticamente. Deve essere verificato rispetto alla documentazione originaria, allo stato attuale, alle modifiche effettuate e all’uso previsto.
Approfondimento: case history del binario anticaduta installato nelle officine per mezzi.
Progettazione e installazione di linee vita su binario
Siderlavori esegue sopralluoghi, progettazione, fornitura, carpenteria, installazione, ispezione e adeguamento di binari anticaduta per applicazioni industriali e coperture, con personale qualificato secondo UNI 11900:2023.
